Cad is Friotóir ann
Cad is ríomhanna friotóra agus friotóra ann.
- Cad é friotóir
- Dlí Ohm
- Friotóirí go comhthreomhar
- Friotóirí i sraith
- Bíonn tionchar ag toisí agus ábhar
- Íomhá frithsheasmhachta
- Siombailí frithsheasmhachta
- Cód datha friotóra
- Cineálacha frithsheasmhachta
Cad é friotóir
Is comhpháirt leictreach é friotóir a laghdaíonn an sruth leictreach.
Tugtar friotaíocht ar chumas an fhriotóra an sruth a laghdú agus déantar é a thomhas in aonaid ohms (siombail: Ω).
Má dhéanaimid analaí le sreabhadh uisce trí phíopaí, is píopa tanaí é an friotóir a laghdaíonn an sreabhadh uisce.
Dlí Ohm
Tá sruth I an fhriotóra in amps (A) cothrom le voltas V an fhriotóra i volta (V)
roinnte ar an bhfriotaíocht R in ohms (Ω):
Tá tomhaltas cumhachta an fhriotóra P in vata (W) cothrom le sruth I an fhriotóra in amps (A)
uaireanta voltas V an fhriotóra i volta (V):
P = I × V.
Tá tomhaltas cumhachta an fhriotóra P in vata (W) cothrom le luach cearnach srutha I an fhriotóra in amps (A)
uaireanta friotaíocht an fhriotóra R in ohms (Ω):
P = I 2 × R.
Tá tomhaltas cumhachta an fhriotóra P in vata (W) cothrom le luach cearnach voltas V an fhriotóra i volta (V)
roinnte ar fhriotaíocht an fhriotóra R in ohms (Ω):
P = V 2 / R.

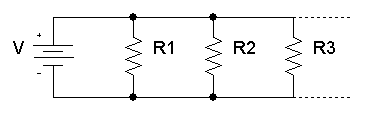

Friotóirí go comhthreomhar
Tugtar friotaíocht iomlán coibhéiseach na bhfriotóirí i gcomhthreomhar R Iomlán trí:
Mar sin nuair a chuireann tú friotóirí go comhthreomhar, laghdaítear an fhriotaíocht iomlán.
Friotóirí i sraith
Is í friotaíocht iomlán coibhéiseach na bhfriotóirí i sraith iomlán R suim na luachanna friotaíochta:
R iomlán = R 1 + R 2 + R 3 + ...
Mar sin nuair a chuireann tú friotóirí i sraith, méadaítear an fhriotaíocht iomlán.
Bíonn tionchar ag toisí agus ábhar
Tá friotaíocht R in ohms (Ω) friotóra cothrom leis an bhfriotaíocht ρ i ohm-mhéadair (Ω ∙ m) níos mó ná fad an fhriotóra l i méadair (m) arna roinnt ar limistéar trasghearrthach A an fhriotóra i méadair chearnacha (m 2 ):
Íomhá frithsheasmhachta
Siombailí frithsheasmhachta
 |
Friotóir (IEEE) | Laghdaíonn friotóir an sreabhadh reatha. |
 |
Friotóir (IEC) | |
 |
Potentiometer (IEEE) | Friotóir inchoigeartaithe - tá 3 chríochfort aige. |
 |
Potentiometer (IEC) | |
 |
Friotóir Athraitheach / Rheostat (IEEE) | Friotóir inchoigeartaithe - tá 2 chríochfort aige. |
 |
Friotóir Athraitheach / Rheostat (IEC) | |
 |
Friotóir Baile Átha Troim | Friotóir i láthair |
 |
Teirmeastar | Friotóir teirmeach - friotaíocht a athrú nuair a athraíonn an teocht |
 |
Photoresistor / Friotóir spleách éadrom (LDR) | Athraíonn friotaíocht de réir solais |
Cód datha friotóra
Déantar friotaíocht an fhriotóra agus a lamháltas a mharcáil ar an bhfriotóir le bandaí cód datha a léiríonn an luach friotaíochta.
Tá 3 chineál cód datha ann:
- 4 bhanda: dhigit, dhigit, iolraitheoir, lamháltas.
- 5 bhanda: dhigit, dhigit, dhigit, iolraitheoir, lamháltas.
- 6 bhanda: dhigit, dhigit, dhigit, iolraitheoir, lamháltas, comhéifeacht teochta.
Ríomh friotaíocht friotóir 4 bhanda
R = (10 × dhigit 1 + dhigit 2 ) × iolraitheoir
Ríomh friotaíocht friotóir 5 nó 6 bhanda
R = (100 × dhigit 1 + 10 × dhigit 2 + dhigit 3 ) × iolraitheoir
Cineálacha frithsheasmhachta
| Friotóir inathraithe | Tá friotaíocht inchoigeartaithe ag friotóir inathraithe (2 chríochfort) |
| Potentiometer | Tá friotaíocht inchoigeartaithe ag potentiometer (3 críochfort) |
| Friotóir grianghraf | Laghdaíonn sé an fhriotaíocht nuair a bhíonn sé nochtaithe don solas |
| Friotóir cumhachta | Úsáidtear friotóir cumhachta le haghaidh ciorcad ardchumhachta agus tá toisí móra aige. |
| Gléasadh dromchla Friotóir (SMT / SMD) |
Tá toisí beaga ag friotóirí SMT / SMD. Tá na friotóirí suite ar an dromchla ar an gclár ciorcad priontáilte (PCB), tá an modh seo tapa agus teastaíonn limistéar boird beag uaidh. |
| Líonra frithsheasmhachta | Is sliseanna é líonra friotóra ina bhfuil roinnt friotóirí le luachanna comhchosúla nó difriúla. |
| Friotóir carbóin | |
| Friotóir sliseanna | |
| Friotóir miotail-ocsaíd | |
| Friotóir ceirmeach |
Friotóir tarraingt suas
I gciorcaid dhigiteacha, is friotóir rialta é friotóir tarraingt suas atá ceangailte leis an soláthar ardvoltais (m.sh. + 5V nó + 12V) agus a shocraíonn leibhéal ionchuir nó aschuir feiste go '1'.
Socraíonn an friotóir tarraingt suas an leibhéal go '1' nuair a dhéantar an t-ionchur / aschur a dhícheangal. Nuair a bhíonn an t-ionchur / aschur ceangailte, socraíonn an gléas an leibhéal agus sáraíonn sé an friotóir tarraingt suas.
Friotóir tarraingthe anuas
I gciorcaid dhigiteacha, is friotóir rialta é an friotóir tarraingthe anuas atá ceangailte leis an talamh (0V) agus a shocraíonn leibhéal ionchuir nó aschuir feiste go '0'.
Socraíonn an friotóir tarraingt anuas an leibhéal go '0' nuair a dhéantar an t-ionchur / aschur a dhícheangal. Nuair a bhíonn an t-ionchur / aschur ceangailte, socraíonn an gléas an leibhéal agus sáraíonn sé an friotóir tarraingt anuas.
